Pistola Modelo Eibar "eibarresa"
En los primeros años del pasado Siglo XX la pistola "automática",así se denominaba por aquel entonces a lo que hoy conocemos como "semiautomática",desbancó al revólver,hasta entonces rey absoluto en el uso,tanto civil como militar.El diseño de la pistola FN 1903 realizado por Browning,que ya había obtenido renombre con la modelo 1900,sirvió como patrón para numerosos fabricantes de la industria armera eibarresa,siendo en muchas ocasiones modificado con el fin de abaratar costes de producción o simplemente de eludir patentes.
El estallido de la Primera Guerra Mundial sorprendía al Ejército Francés con una dotación muy escasa de armas cortas modernas,a la vez que no podía dedicar su industria a estos menesteres,ocupada en la fabricación de otro tipo de armamento.La solución se encontró en España,país vecino y fronterizo con una industria capaz de suministrar inicialmente un pedido mensual de 10.000 pistolas.Este hecho motivó el desarrollo final de un arma de fácil fabricación,robusta y eficaz que pasó a la historia con el nombre genérico de "modelo EIBAR".

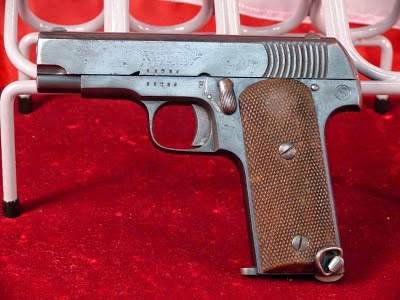

Walman Cal.6,35
Se cree que la firma "F. Arizmendi y Goenaga" (FAG),de Eibar,fue la primera en patentar,en 1910 una pistola calibre 7,65 mm. la cual se comercializó con el nombre de "Walman",siendo una versión eibarresa de reducido tamaño de la FN 1903.
La inventiva de la armería vasca realizó muy pronto modificaciones en los modelos "Eibar",casi siempre intentado simplificar y abaratar los costes de fabricación.De esta manera,en 1911 y amparada por la patente de Don Pedro Careaga,se cambió la colocación de la aleta de seguro,inicialmente situada en la parte trasera izquierda de la corredera,que bloqueaba el martillo percutor,trasladándola a encima del disparador,De esta manera se facilitaba la colocación del arma en seguro o disparo,actuando con el dedo pulgar de la mano derecha (los zurdos lo tenían más complicado).
Otra innovación respecto al original fue la mecanización de las estrías de asimiento,situadas,también, en la parte trasera de la corredera .Inicialmente se realizaron mediante una fresadora,para aquellos tiempos,máquina compleja y cara;el nuevo método consistía en realizarlo con torno,quedando las ranuras en forma de arco,aunque prestando el mismo servicio que las rectas.Téngase en cuenta que la industria armera de aquella época en Eibar era mayormente familiar,fabricándose las piezas en pequeños talleres que no siempre disponían de la maquinaria precisa y montándose finalmente las armas en naves aparte dedicadas exclusivamente a ello.
Instructor Itb
Instructor Itb
Instructor Itb
Modelo "Victoria"
Es sabido que la utilización en combate de las armas cortas se hace necesaria en la lucha próxima o cuerpo a cuerpo.La guerra de trincheras,generalizada durante la guerra de 1914-18 precisaba de armas de pequeño tamaño para moverse con cierta comodidad por el sinuoso laberinto de zanjas y túneles en donde las armas de infantería reglamentarias,sobre todo los fusiles,se manejaban con dificultad.Como quiera que aun no se había generalizado la fabricación y uso del subfusil,las pistolas y revólveres eran idóneas para esta fase final del asalto.
El Ejército Francés comenzó la contienda con los ya obsoletos revólveres modelo 1873,y el más moderno1892,pero éste último resultaba insuficiente para armar a un colectivo tan numeroso.La fabricación del revólver Lebel 1892 era lenta y costosa,además tenía un inconveniente,el escaso número de cartuchos que podía albergar y su lenta recarga.
Las pistolas tipo Eibar,y más concrétamente el modelo Ruby,serían la solución más rápida y razonable a la necesidad planteada por la guerra,siendo elegidas por su robustez,buen funcionamiento y capacidad.
Los fabricantes "Gabilondo y Urresti",de Gernica,introdujeron en su catálogo de 1914,bajo el nombre comercial de "Ruby",una pistola que correspondiendo al modelo "Eibar" aumentaba la capacidad del cargador a nueve cartuchos del calibre 7,65 mm.Resultó todo un éxito comercial,dando con ello origen a las denominación de pistola tipo "Ruby"
En el mes de mayo de 1915 se firma el contrato entre el Gobierno Francés y la citada compañía para el suministro de este tipo de pistolas.Al principio la demanda sería de 10.000 unidades al mes,y tan solo tres meses después se aumentaría el pedido a 30.000.
Esta demanda desborda las posibilidades de la compañía , que se ve obligada a subcontratar la producción con casi todas las industrias eibarresas del momento. De esta manera Eibar se lanza a la fabricación en masa de las pistolas "Ruby".Esta solución da como resultado que no todos los modelos fabricados sean de la misma calidad. |

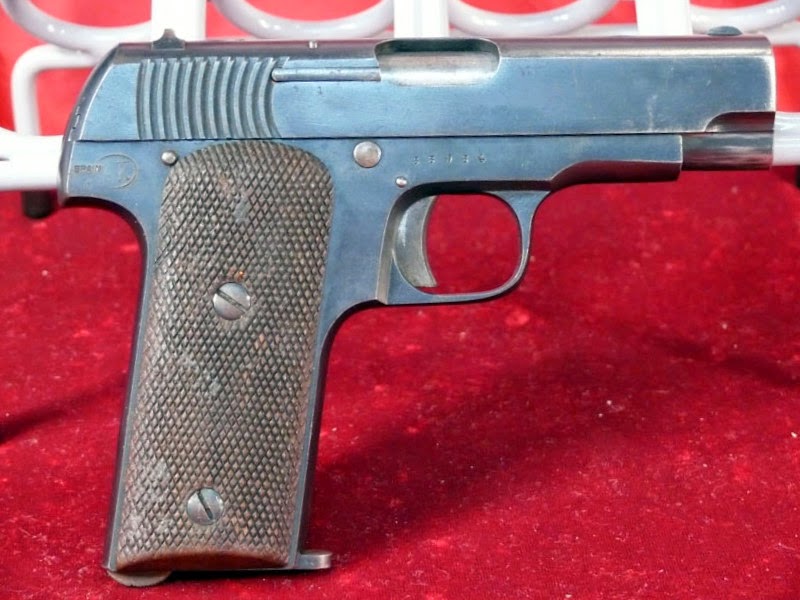

| Modelo "Ruby" |
La mecánica de estas pistolas es de gran sencillez y cuenta con un escaso número de piezas.La corredera,mecanizada en un bloque de acero,resulta de un tamaño y espesor sorprendentes para el cartucho que utiliza.Ello se debe por una parte a conseguir mediante una gran masa,la obturación de la recámara y por otra al empleo de materiales blandos de baja resistencia.Un bloque aislado en su interior acoge la aguja percutora,y su frente arrastra el cartucho desde el cargador,obturando seguidamente la recámara.
En el lateral derecho y junto a la ventana de expulsión,una ranura aloja la uña extractora.En el lado opuesto,dos pequeñas muescas permiten la introducción del extremo de la aleta del seguro en su primera posición,mientras que la otra más adelantada facilita el desarme.El punto de mira es fijo,formando parte de la corredera,mientras que el alza,salvo en los modelos de calibre 6,35,suele ir colocada mediante "cola de milano".Verdaderamente estos elementos rara vez se utilizan como tales ,ya que el empleo de estas armas esta basado en el tiro instintivo y siempre a corta distancia.
El cañón se sujeta al armazón mediante unos anillos que se alojan en los correspondientes rebajes fresados en él,ésto permite un desmontaje muy rápido del resto del arma.En la parte delantera y paralelos al eje del cañón,unos rebajes facilitan hacerlo girar y retirarlo de su alojamiento.Interiormente esta surcado por estrías,cuyo número varía de cuatro a seis.Debajo de él y alojado en un taladro practicado en el armazón,va colocado el muelle recuperador y su varilla guía.
 |
| Tres clones de la pistola Ruby: "Martial","Brunswig" y "Modelo 1916" |
En el armazón se coloca el sistema de disparo y expulsión.El primero esta formado por el "gatillo",con su biela de transferencia,el fiador y el martillo percutor con su muelle real.En el lateral izquierdo,se encuentra la aleta de seguro y en su parte inferior el alojamiento del cargador con el pestillo de retenida .No es una solución muy práctica para un cambio rápido de cargador,pero resulta muy fiable evitando su pérdida accidental durante el combate.Por último,debemos mencionar que el cargador es convencional,con perforaciones para comprobar los cartuchos que quedan en él.Las cachas son de madera de nogal cuadrilladas y en algunos casos de pasta o la entonces frecuente asta de búfalo.
Dos son los sistemas de seguridad:el de aleta que en su posición "Seguro" bloquea el disparador,y el de recámara abierta con un doble cometido,impedir que pueda producirse el disparo hasta que el cartucho esté completamente alojado en la recámara y evitar,mediante un desconector de automatismo fresado en el interior de la corredera,que aunque se mantenga oprimido el disparador el arma no podrá disparar a ráfagas.
Instructor Itb
Éstas son algunas de las marcas con que fue comercializada la pistola Rury,y su fabricante:
A & A (Azanza & Arrizabalaga)
Action (Modesto Santos)
Arizaga (Gaspar Arizaga)
Azul (Arostegui)
Bristol (Gregorio Bolumburu)
Bulwark (Beistegui)
Brunswig (Unceta)
Campeon (Arrizabalaga)
Cebra (Arizmendi, Zulaica y Cia)
Crucero (Ojanguren & Vidosa)
Destroyer (Gaztanga)
Express (Urizar)
Fortuna (Unceta)
Giralda (Gregorio Bolumburu)
Izarra (Star = Echeverria)
Le Secours (Urizar)
Leston (Unceta)
Liberty (Retolaza)
Looking-Glass (Acha)
Omega (Armero Especialistas Reunidas)
Paramount (Retolaza Hermanos)
Perfect (Jose Mugica)
Phoenix (Urizar)
Princeps (Urizar)
Praga (SEAM)
Royal (Zulaica)
Salso (Unceta)
Silesia (SEAM)
Singer (Arizmendi)
Stösel (Retolaza)
Teuf-Teuf (Arizmendi)
Titanic (Retolaza)
Union (Urizar & Unceta)
Venus (Urizar)
Victor (Arizmendi)
Victoria (Unceta)
Vincitor (Zulaica)
Walman o Waldmann (Arizmendi)
Ydeal (Arizmendi).
